一、系統簡述
本測試臺可測量機座號150、130、110、90系列伺服電機，測量參數為轉矩、轉速、軸功率，數據采集、處理、顯示通過單片機儀表和計算機完成，曲線分析通過計算機測量板卡、計算機和應用軟件完成，減速機構和磁粉制動器可對四種伺服電機進行線性連續加載。
二、技術指標
轉矩測量范圍：0-100Nm 精 度：0.5級
轉速測量范圍：0-3000rpm 精 度：無累計誤差
功率測量范圍：7KW
電機同軸度：≤0.05mm
四種規格伺服電機的主要安裝尺寸
|
電機規格
|
電機軸徑
|
安裝止口
|
緊固螺釘中心直徑
|
緊固螺釘尺寸
|
|
150
|
Φ28h6
|
Φ130h7
|
Φ174
|
4-M10
|
|
130
|
Φ22h6
|
Φ110h7
|
Φ145
|
4-M8
|
|
110
|
Φ19h6
|
Φ95h7
|
Φ130
|
4-M8
|
|
90
|
Φ12h6
|
Φ70h7
|
Φ107
|
4-M6
|
三、設備圖片

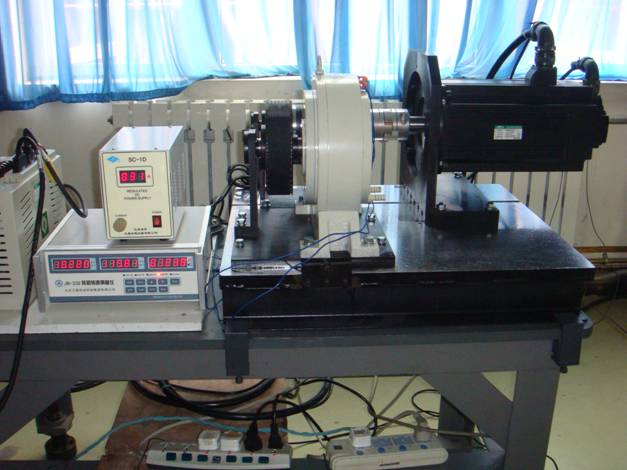

（一）伺服電機測試系統

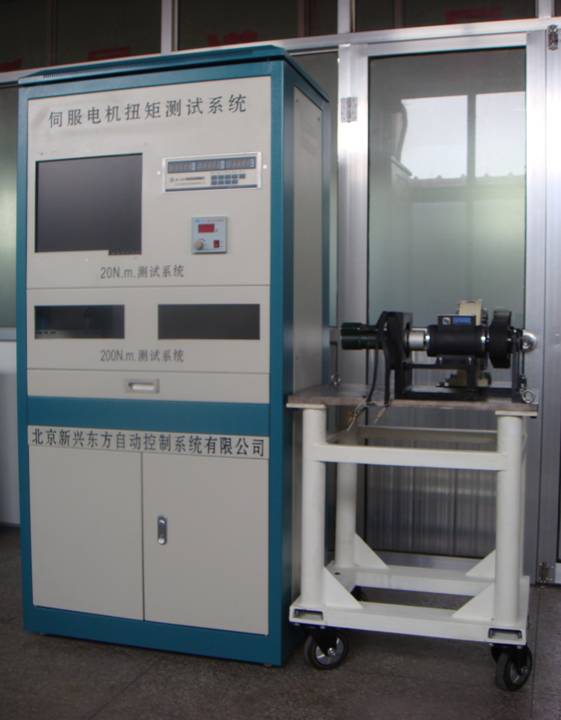

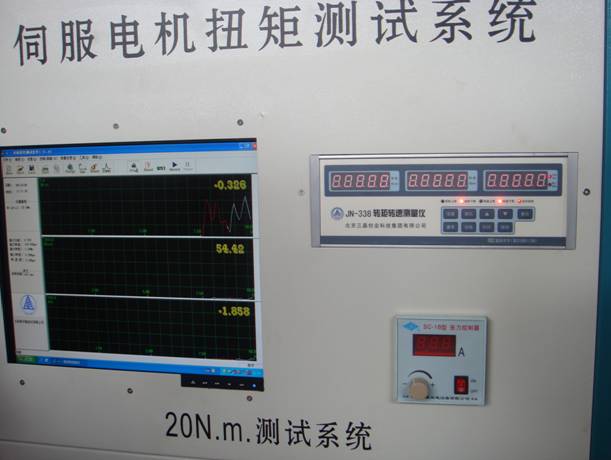

（二）伺 服 電 機 測 試 系 統

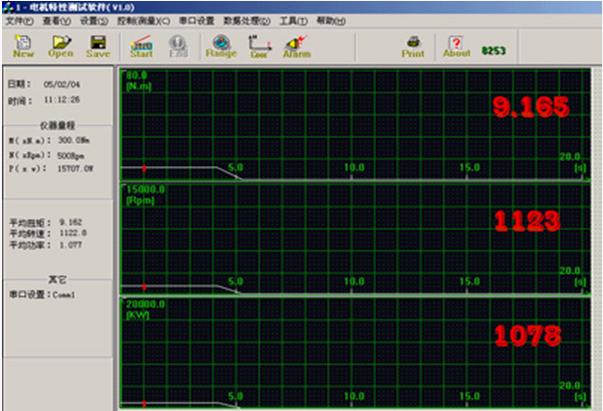

四、軟件界面
