產品簡介

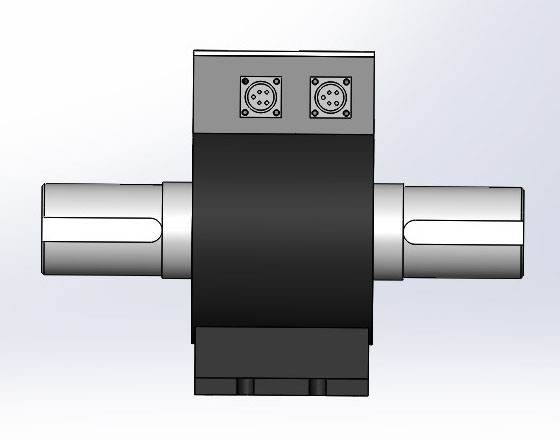

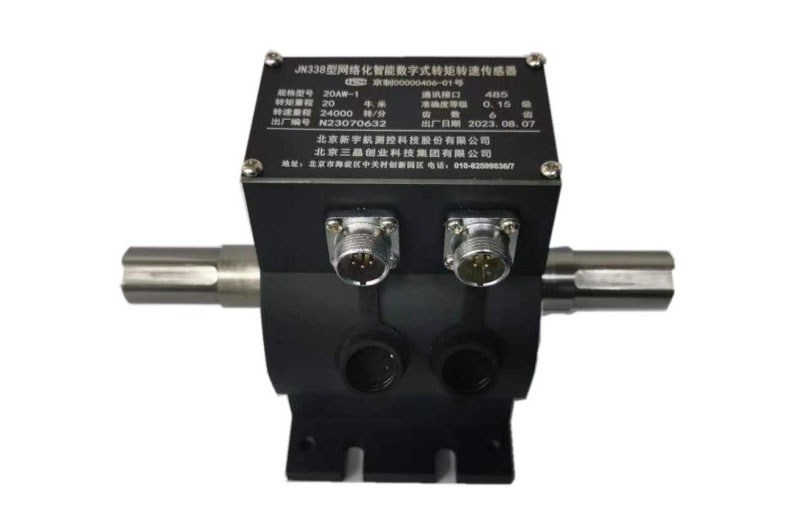

JN338-AW型超高轉速傳感器是專門為測試高轉速而設計的一種新型轉矩轉速傳感器，高轉速，高精度，適用范圍廣，可動態、靜態測量轉矩，轉速，功率等。
產品特點
-
電源供電和信號傳遞為非接觸式。
-
無軸承，轉速適用范圍廣。
-
與動力軸、負載軸聯接為剛性聯接。
-
安裝調試方便，用戶軸的徑向跳動小于0.05mm軸向竄動小于0.5mm即可適用，傳感器底部螺栓可方便調節安裝間隙。
-
該型號帶標準儀表通訊口和總線輸出485/232(需用戶提前預定)；電腦USB數據線，帶上位機測量軟件。
技術參數:
|
扭矩不準確度： 0.1-0.5% F·S
過載能力： 150%F·S
輸出型號： TTL方波，頻率信號。
工作溫度： -20～60℃
轉速準確度：無累積誤差
齒數：6
|
零轉矩頻率輸出：10KHz
正向轉矩滿量程頻率輸出：15KHz
反向轉矩滿量程頻率輸出： 5KHz
供電標準： DC±12V，300mA；
DC24V可選(訂貨時需說明)
傳感器功耗：4W
|
量程分檔
10Nm 50Nm
100Nm 200Nm 300Nm 500Nm
700Nm
1000Nm 2000Nm 3000Nm
5000Nm 7000Nm 10000Nm

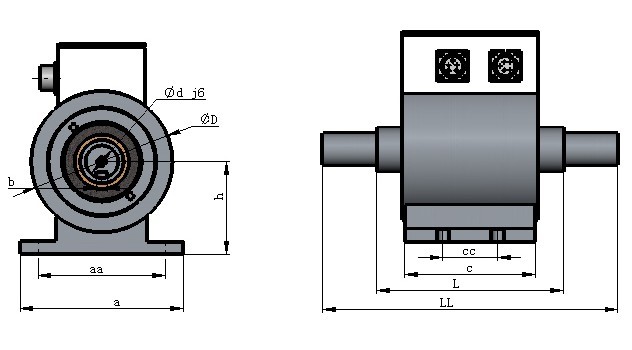

機械參數
|
參數
型號N.m
|
LL
|
L
|
c
|
cc
|
h
|
?D
|
?d
|
a
|
aa
|
B
寬*高*長*數量
|
f
|
轉速r/min
|
|
10
|
135
|
103
|
72
|
30
|
53
|
64
|
10
|
90
|
70
|
3*3*16*2
|
7
|
28000
|
|
50
|
167
|
106
|
51
|
74
|
18
|
6*6*30*2
|
|
100
|
163
|
103
|
78
|
18
|
|
200/300
|
189
|
105
|
58
|
89
|
28
|
8*7*42*4
|
|
500
|
200
|
100
|
68
|
94
|
38
|
10*8*50*4
|
25000
|
|
1000
|
230
|
110
|
75
|
104
|
48
|
14*9*60*4
|
|
2000
|
280
|
110
|
85
|
124
|
55
|
18*11*85*4
|
20000
|
|
3000
|
65
|
|
5000
|
310
|
110
|
134
|
75
|
20*12*100*4
|
18000
|
|
10000
|
370
|
120
|
100
|
159
|
100
|
28*16*125*4
|
15000
|
